带打码24工位4线电容检测机(GB-CFXJ61-26-2C)

概要说明：

适用于CBB60/61金属化薄膜电容的最终电性能测试，用于塑料或金属外壳，引出端为插片、插针式端子单芯交、直流电容器的出厂检测。外壳为方形或圆形及底部带螺栓的电容也可测试；且同一工位可测试两个独立电容或单个电容；耐压测试采用并联谐振补偿，节能效果显著；配置电脑记录功能，可对各种数据进行统计、分析、产品编码及条码或参数激光打印、数据联网调用等。本机具有生产效率高、运行稳定、节能、操作简单及维护方便等特点。

技术参数：

迁用电容:CBB60/61引线式（不能打码）、插片式、插针式引出端电容

适用容量:0--120uf，总容量：240uf（要按实际容量进行订制）

交流耐压测试AC  AC:0--1200V可调，漏电分选（此功能选用）

直流耐压测试DC DC:100V--2KV可调，漏电流分选（此功能选用）

端子间绝缘电阻测试 DC:100/250V/500V,1MΩ--300TΩ,阻抗设定分选（此功能选用）

容量及损耗测试 C: 0.01pf--9999uf,  tgδ: 0.0001--9.999设定分选，频率：100HZ/120HZ/1KZ10KZ

极壳耐压测试 AC:100V--5KV, 0.1--20mA,漏电流分选（金外壳电容选用）

测试时间:可根据产品不同从1.0---99.9秒可设，且各工位测试时间独立可调

供气压力:0.5MPa--0.8MPa

传动方式:24工位精密分度盘间歇转动

生产效率:1200--2000PCS/Hour（最大可达2500PCS/Hour）

控制系统:PLC+触摸屏，故障中文显示

装机功率:10KW-20KW,根据机器要求检测容量大小选用

测试功能:各测试功能均可选用或关闭

数据记录:各种测试数据可通过电脑进行记录/存储/统计/分析及联网调用，实现在线管理

动态测试功能:留有西林电桥测试工位及接线控制等，按需可接西林电桥测试

打码功能:配备激光打标机，可进行条码及测试参数等在线打印

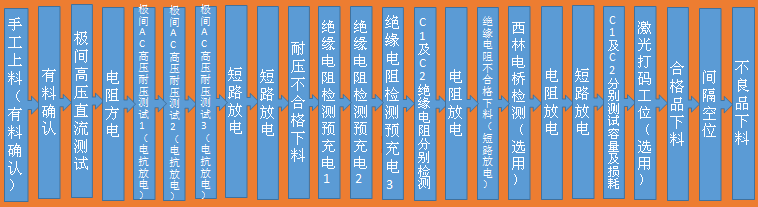

工作流程：
