单相电力电容成品检测机（GB-CFXJ20-1B-DC)

概要说明：

适用于单相交直流金属化薄膜电力电容的最终电性能测试。通用金属及塑料的方壳、圆壳、椭圆壳等端子式引出电容；引出极数为2个，适用于底部带螺栓的电容器产品。控制系统采用PLC+工控机模式，具有电脑联网功能，可对测试数据进行记录储存、统计分析及联接打码设备自动生成条形码及喷码/打码，可实现在线管理功能。本机广泛应用于风能电容、交流滤波电容、直流起动电容、直流支撑电容等的最终电性能检测。此机具有适用范围广、性能稳定可靠、检测精准、检测效率高、操作及维护简单方便等特点。

技术参数：

适用圆壳电容外形尺寸:Ø40-160mm   H=50-400mm;

适用方壳或椭圆壳尺寸Max:L*B*H=320mm*140mm*400（按要求选定）

交流耐压测试AC:0-1200V/300uf及1.2-3KV/60uf适用（容量及最高电压可选定）

直流耐压测试DC:0-6KV/1000uf及0-1.5KV/1000uf适用（容量及最高电压可选定）

极壳耐压测试AC:100-10KV,0.1-20mA,漏电流分选。

极间绝缘电阻测试 CR T-T:DC10/25/50/100/250/500V  1000KΩ˜5TΩ

电容测试 C:0.01-9999uf  tg&:0.0001-9.999设定分选

生产效率:300PCS/Hour(转工辅助时间2秒+测试时间10秒算，各工位耐压时间独立可调）；

供气压力:0.5-0.8Mpa;

耐压时间:可根据产品不同设置从1.0-99.9秒

传动方式:20工位/24工位精密分度盘间歇转动（选用）

输入电源:三相四线，AC:380V  50HZ30KW(按容量选用）

控制系统:PLC+工控机触摸屏，故障中文显示，具电脑联网功能，可记录电容测试电参数。

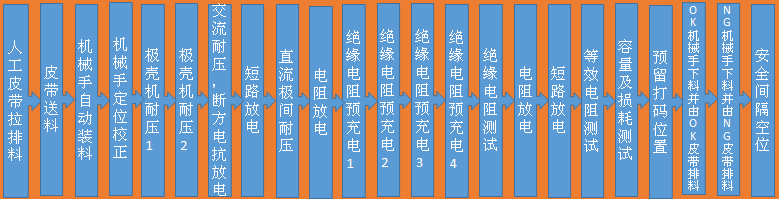

工作流程：
