概要说明：
本机适用于金属化薄膜电容器芯子的喷金，喷锌或锌锡合金丝皆可。喷金时喷头作XY轴直线移动料盘不动，采用全数控式伺服运动确保喷金层厚薄一致及可调；每枪各一个独立的喷金室，各喷金室有自动门隔离密闭，有效避免干涉作用影响喷金质量；料盘作多工位流水线式间歇移动，移动机构为往复步进拨位机构，确保机器长期使用的稳定性，同时易于维护及清理；喷枪采用双通电模式提高喷枪的稳定性，几乎无断弧现象；本机除装芯子外全部实现自动化生产，自动下料及回盘，且上料简单轻松节省人力；机器外无粉尘及噪音污染。
技术参数：
喷金材料：锌/锌锡合金
材料直径：1.5-2.0MM
喷金次数：1-6次（各把枪可分别设置）
喷枪数量：4头（6头或8头可选）
上下扫描范围：0-600MM可设定
左右扫描范围：0-600MM可设定
设备电源：380V三相四线50HZ
设备功率：0KW（装机容量）
压缩空气流量：0.5-0.8Mpa 6立方/分钟
生产效率：约1盘/6分钟（厚度：0.5MM计）
料盘有效面积：540MM*540MM
喷头前后距离：80-280MM可调
控制系统：PLC+触摸屏，故障中文显示
喷金电压：DC:18V-32V可调
喷金电流：30A-120A可调
喷枪移动速度：0-10米/min可调
工作流程：

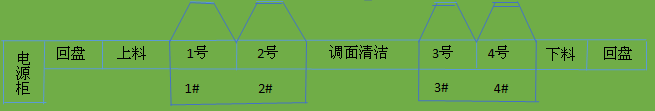

如图：1号、2号、3号、4号代表相应喷金室，1#、2#、3#、4#代表喷枪，料框在上料位人工装料完后自动进入1号喷金室，先由喷枪1进行喷金（细颗粒），1#喷枪喷完后进入2号喷金室由2#喷枪喷金（粗颗粒），然后自动进入调面室进行清灰调面（自动旋转180度），清灰后进入3号室由3#喷枪喷金（细颗粒），3#喷枪喷完后自动进入4号喷金室由4#喷枪喷金（粗颗粒），4号枪喷完后自动进入下料工位自动下料，下料后料盘自动回到上料位等待上料。
