CBB65自动焊引线机（GB-HXJ65-2Y-BT）

概要说明：

适用于 CBB65产品芯子引线及盖子自动焊接生产、芯子 焊接与端盖焊接机为并联模式，各自独立，可分体选用芯子与引线焊接机。芯子采用自动上料，引线自动剥线扭线，送锡丝机构为步进马达模式，实现送锡数量数字控制。本机具有自动化生产程度高、焊接质量可靠稳定、生产效率高、节省材料等特点。

技术参数：

适用芯子规格圆芯： ∮30~∮60mm，高度：L=40mm~110mm

适用芯子结构：单容量芯子

适用引线长度：L=40mm~400mm

适用焊线种类：软线，配自动剥线机，自动剥线且带拧线头功能

焊接方式：焊锡，焊点均匀

生产效率：约400个/小时（只焊芯子与引线可达500个/小时）

主机外型尺寸：约1650mm*1650mm*1700mm（L*B*H）

电源：220VAC/50Hz，稳定电源（控制电压24VDC）

装机功率：15KW，实际损耗功率约：1.5KW

控制系统：PLC+触摸屏

传动模式：8工位精密分度盘结构

送锡机构：步进电机

焊接功能：端面与引线焊接、引线与端盖焊接（引线与端盖为选配项）

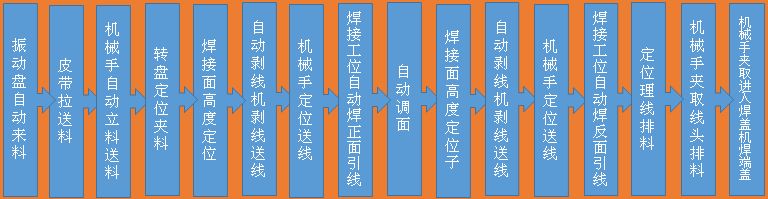

工作流程：
